工程结算审计情况报告挡土墙是路基常见的支挡结构，按照其所处位置与结构形式等的不同可分为不同的类型。那么挡土墙都有哪些的分类和构造要求？各种不同结构形式的挡土墙图纸又应如何看？

　　挡土墙指的是支承路基填土或者山坡土体、防止填土或者土体变形失稳的构造物。

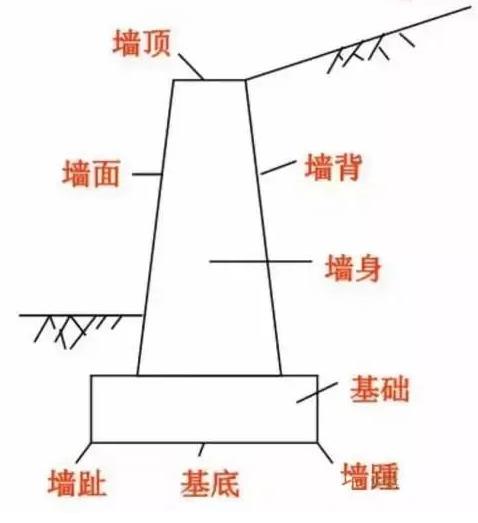

　　▲各部分的名称

　　在挡土墙横断面中，与被支承土体直接接触的部位称之为墙背；

　　与墙背相对的、临空的部位称之为墙面；

　　与地基直接接触的部位称之为基底；

　　与基底相对的、墙的顶面称之为墙顶；

　　基底的前端称之为墙趾；

　　基底的后端称之为墙踵。

　　▲应用范围

　　路基在遇到以下的情况时，可以考虑修建挡土墙。

　　〔1〕陡坡地段；

　　〔2〕为防止大量挖方和降低边坡高度的路堑地段；

　　〔3〕可能产生塌方、滑坡的不良地质地段；

　　〔4〕高填方地段；

　　〔5〕水流冲刷严重或者长期受水浸泡的沿河路基地段；

　　〔6〕为节约用地、减少拆迁或者少占用农田的地段；

　　〔7〕为了保护重要建筑物、生态环境或者其他特殊需要的地段。工程结算审核资质

　　▲挡土墙的分类

　　【1】根据挡土墙的位置来划分：

　　（1）路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时能够减少挖方数量，降低挖方边坡的高度。

　　（2）路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。其还能够保护临近路线的既有的重要建筑物。

　　（3）路堤挡土墙：设置在高填土路提或者陡坡路堤的下方，能够避免路堤边坡或者路堤沿基底滑动，同时能够收缩路堤坡脚，减少填方数量，减少拆迁与占地面积。

　　（4）山坡挡土墙：设置在路堑或者路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或者山体滑坡。

　　（5）浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙，能够避免水流对路基的冲刷与侵蚀，亦是减少压缩河床的有效措施。

　　【2】根据挡土墙的结构形式划分（这里只涉及几种常见的挡土墙）：

　　（1）重力式挡土墙：是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。这是我国如今常用的一种挡土墙。

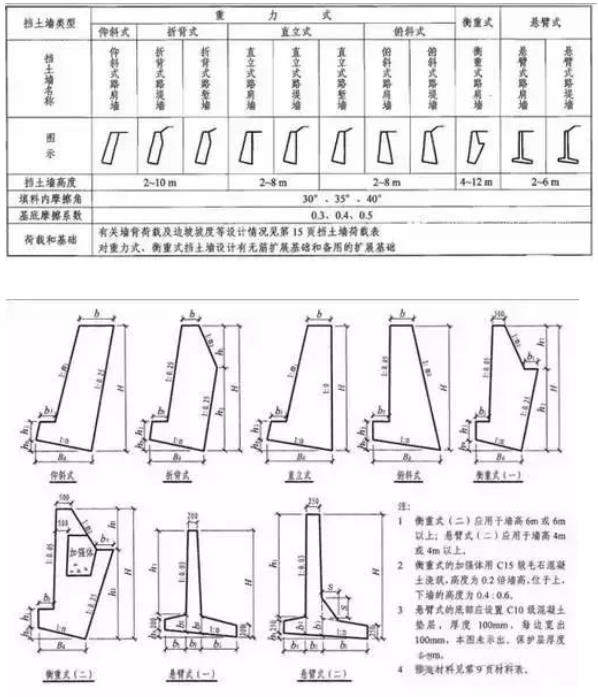

　　常见的重力式挡土墙高度通常在5～6m以下，大多是采用结构简单的梯形截面形式，对于超高重力式挡土墙（一般指6m以上的挡墙）即有半重力式、衡重力式等多种形式。

　　重力式挡土墙可按照其墙背的坡度分为下列的几种类型：

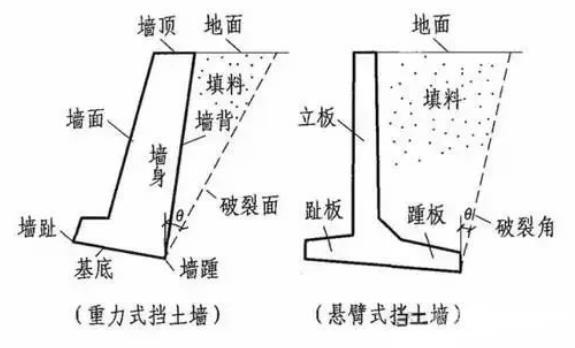

　　重力式挡土墙与悬臂式挡土墙的示意图：

　　（2）薄壁式挡土墙：包括悬臂式挡土墙与扶壁式挡土墙两种；一般墙高6m以内采用悬臂式，6m以上采用扶壁式。

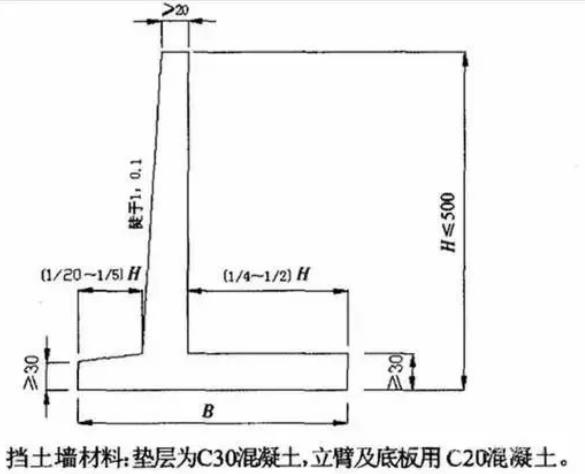

　　➊悬臂式挡土墙：是由立板（墙面板）与底板（墙趾板和墙踵板）两部分组成，一般形式为：

　　➋扶壁式挡土墙：当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8~1.0m，设置一道扶壁。工程结算审核定单

　　（3）锚定式挡土墙：包括锚杆式与锚定板式两种

　　➊锚杆式挡土墙：是由预制的钢筋混凝土立柱、挡土板构成墙面，与水平或倾斜的钢锚杆联合组成。锚杆的一端与立柱连接，另一端被锚固在山坡深处的稳定岩层或者土层中。

　　➋定板式挡土墙：是由钢筋混凝土墙面、钢拉杆、锚走板以及其间的填土共同形成的一种组合挡土结构。

　　（4）加筋土挡土墙：是在土中加入拉筋，利用拉筋和土之间的摩擦作用，改善土体的变形条件与提高土体的工程特性，继而达到稳定土体的目的。由面板、拉筋组成，依靠填土、拉筋之间的摩擦力使填土和拉筋结合成一个整体。

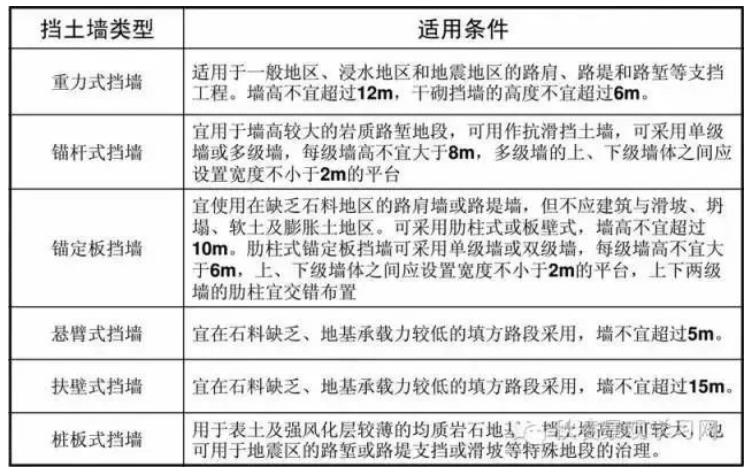

　　▲各挡土墙的适用条件：

　　根据墙体的材料划分：

　　石砌挡土墙；混凝土挡土墙；钢筋混凝土挡土墙；钢板挡土墙。

　　▲挡土墙的构造组成

　　【1】墙身构造

　　（1）墙背

　　仰斜墙背适用于路堑墙和墙趾处地面平坦的路肩墙或者是路堤墙，仰斜墙背的坡度不宜缓于1:0.3，一般在1:0.15~1:0.25。

　　俯斜墙背适用于路堤墙、路肩墙，常用1:0.15~1:0.25，不超过4m的低墙可以用垂直墙背。

　　凸形折线墙背多用于路堑墙，亦可以用于路肩墙，上下墙的墙高比一般采用2:3。

　　衡重式墙适用于山区地形陡峻处的路肩墙与路堤墙，亦可以用于路堑墙，上墙俯斜墙背的坡度1:0.25~1:0.45，下墙仰斜墙背在1:0.25左右，上下墙的墙高比一般采用2:3。消防工程结算单

　　（2）墙面

　　墙面通常都是平面，起坡度应当与墙背坡度相协调，墙面坡度直接影响挡土墙的高度，故而，在地面横坡较陡时，墙面的坡度通常为1:0.05~1:0.20，矮墙可以采用陡直墙面；地面较平缓时，通常采用1:0.20~1:0.35比较经济。

　　（3）墙顶

　　墙顶宽度最小，浆砌挡土墙不小于50cm，干砌不小于60cm。浆砌路肩墙墙顶一般宜采用粗石料或者混凝土做成顶帽，厚度为40cm，如不做顶帽，对路肩墙与路堑墙，墙顶应以大石块砌筑，以及用砂浆勾缝，或者用5号砂浆抹平顶面，砂浆厚2cm。干砌挡土墙墙顶50cm高度内，应用25号砂浆砌筑，以增加墙身稳定，干砌挡土墙的高度通常不宜大于6m。

　　（4）栏杆

　　为了确保交通安全，在地形险峻地段或者过高过长的路肩墙的墙顶应当设置护栏，为了保持土路肩最小宽度，护栏内侧边缘距路面边缘的距离，二、三级路面不小于0.75m，四级路不小于0.5m。护栏分墙式与柱式两种，所采用的材料，护拦高度、宽度，视实际需要而定。

　　【2】基础结构

　　（1）基础类型

　　大多数挡土墙都直接修筑在天然地基上。

　　当地基承重力不足，且墙趾处地形较为平坦，而墙身又超过一定高度时，为了减小基底压应力，以及增加抗倾覆稳定性，常常采用扩大基础。

　　当地基压应力超过地基承载力过多时，需要加宽值较大，为了避免加宽部分的台阶过高，可以采用钢筋混凝土底板。审计不能参与工程结算

　　地基为软弱土层时，可以采用砂砾、碎石、矿渣或者灰土等材料予以换填。

　　当挡土墙修筑在陡坡上，而地基又为完整、稳固、对基础不产生侧压力的坚硬岸石时，可以设置台阶基础，从而减少基坑开挖与节省圬工。

　　如地基有短段缺口（如深沟等）或者挖基困难（如需水下施工）可以采用拱形基础。

　　（2）基础埋置深度

　　对于土质地基，基础埋置深度需要符合下列的要求：

　　➊无冲刷时，应当在天然地面以下至少1m。

　　➋有冲刷时，应当在冲刷线以下至少1m。

　　➌受冻胀影响时，应当在冻结线以下不少于0.25m，当冻深超过1m，采用1.25m，不过地基应当夯填一定厚度的砂石或者碎石垫层，垫层底面亦应当位于冻结线以下不少于0.25m。

　　碎石、砾石和砂类地基，不考虑冻胀影响，不过地基埋深不宜小于1m。

　　对于基石地基应当清除表面风化层，把基底嵌入岩层一定深度，当风化层较厚难以全部清除表面时，可以依据地基的风化程度和容许承载力将基底埋入风化层中。

　　当挡土墙位于地质不良地段，地基土内可能出现滑动面时，应当进行地基抗滑稳定性验算，把基础底面埋置在滑动面以下，或者采用其他措施以避免挡土墙滑动。

　　基础应当采用明挖基础，当基底位于大于5%的纵向斜坡上，基底应当设置成台阶形。工程结算审计下浮规定

　　▲排水设施

　　挡土墙的排水措施一般是由地面排水与墙身排水连部分组成。

　　地面排水主要是防止地表水渗入墙后土体或者地基，地面排水有下列的几种方法：

　　（1）设置地面排水沟，截引地表水。

　　（2）夯实回填土顶面和地表松土，防止雨水与地面水下渗，必要时可以设铺砌层。

　　（3）路堑挡土墙趾前的边沟应当予以铺砌加固，以避免边沟水渗入基础。

　　墙身排水：

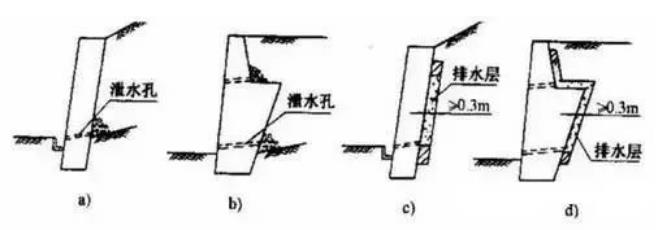

　　浆砌块（片）石墙身应当在墙前地面以上设一排泄水管（图a）；墙高时可以在墙上部加设一排泄水孔（图b），泄水孔尺寸可视泄水量大小分别采用5cm×10cm、10cm×10cm、15cm×20cm的方孔，或直径5~10cm的圆孔。孔眼间距一般为2~3m；对于浸水挡土墙孔眼间距一般1.0~1.5m，干旱地区可适当加大，孔眼上下错开布置，下排水孔的出口应高出墙前地面或者墙前水位0.3m。

　　为了避免水分渗入地基，下排泄水孔进入的底部需要铺设30cm后的粘土隔水层，泄水孔的进水口部分需要设置粗粒料反滤层，以防止孔道阻塞，当墙背填土透水性不良，或者可能发生冻胀事，需要在最低一排泄水孔至墙顶以下0.5m的范围内，铺设厚度不小于0.3m的砂卵石。

　　▲沉降缝合伸缩缝

　　在设计时，通常把沉降缝与伸缩缝合并设置，沿路线方向每隔10~15m设置一道，兼起两者的作用，缝宽2~3cm，缝内一般可以用胶泥填塞，不过在渗水量大、填料容易流失或冻害严重地区，则宜用沥青麻筋，或者涂以沥青的木板等具有弹性的材料，沿内、外、顶三方填塞，填深不宜小于0.15m，当墙后为岩石路堑或者填石路堤时，可以设置空缝。
