工程预算财政评审安装造价中最难的莫过于建筑电气，从电缆电线的区分到分别计算，从电气桥架到爬墙走线，从防雷接地到弱电智能化，每个环节都是比较复杂且难以弄懂的，下面谈谈怎样计算电气工程量和方法。

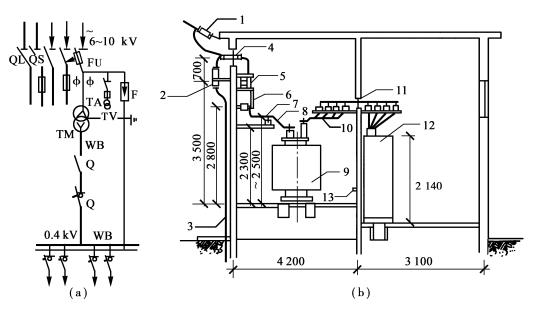

　　〔1〕10kV高压架空进户装置

　　10 kV以下悬式绝缘子XP，以“串”计量。

　　10 kV以下户外高压熔断器WR,以“组”计量。

　　钢穿通板，以“块”计量。

　　10 kV以下穿墙导管CLB，以“个”计量。

　　10 kV以下避雷器FS，以“组”计量。

　　10 kV以下户内、外支持绝缘子ZA,以“个”计量。

　　支架、金具，以“kg”计算。

　　〔2〕变配电装置及设备

　　从进户装置起依序计算

　　〔3〕变压器安装

　　计算规则：按照不同电压等级、不同容量及不同类型分别以“台”计量。

　　TM安装：不包括变压器油耐压试验及变压器系统调试。

　　TM分类：冷却方式有油浸式、干式；相数分单相与三相；线圈材质分铜、铝线圈；铁芯分热轧与冷轧硅钢片等。

　　〔4〕配电装置安装

　　断路器(QF)、负荷开关(QL)、隔离开关(QS)，断、通正常负荷电路，保护与控制高压电器设备。安装包括了所配备的电磁式、弹簧储能式、手动式等操作机构。

　　电流互感器(TA)、电压互感器(TV)作为测量电压、电流、电能及继电保护之用。北京工程预算软件

　　计算规则：上述装置都是以“台”计量。

　　〔5〕母线安装

　　母线：有变配电装置高压母线与车间配电低压母线，注意区别。

　　常用硬母线：铜(TMY)、铝(LMY)。

　　计算规则：单片“延长米”计算。

　　L母＝(母线设计单片延长米长度+母线预留长度)×(1+2.3%)

　　制作安装损耗—2.3％

　　〔6〕高压控制设备

　　高压控制台、柜、屏，用于发电厂、工矿企业变配电站（所），接受电力与大型高压交流电动机启动、保护的主要设备。

　　现如今，国产有固定、手车及活动式三种。型号有GG、GFC、GBC等型。

　　计算规则：分别按照控制屏、继电屏、模拟屏、电源屏、直流屏、控制台及箱式配电室等以“台”计量。

　　〔7〕低压控制配电设备

　　计算规则：成套型动力、照明控制及配电用柜、箱、屏等，不分型号、规格及安装方式，都是以“台”计量。

　　进出柜、箱、屏的导线需要焊(压)接线端子时，以“个”计量。

　　高压、低压设备基座、支架：槽(角)钢基座、支架制安按“kg”、“m”计算。工程预算书封皮

　　〔8〕电力及控制电缆

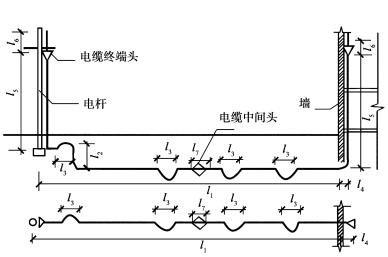

　　电缆埋地或者地沟进户示意

　　L＝(l1+l2+l3+l4+l5+l6+l7)×(1+2.5%)

　　〔9〕电力及控制电缆安装

　　计算规则：10 kV以下电力及控制电缆；不管敷设方式用部位，分别以“m”计算。

　　电缆长度以敷设方式和部位的表达式：电缆长度＝（2×端头长＋引上下长＋直埋地长＋电缆沟长＋保护管长＋钢索长＋沿墙长＋竖井道长＋桥架长＋槽架长十梯架长＋线道长等＋电缆预留量）×（1＋2.5％）电缆端头：制作安装以“个”计量。

　　〔10〕电缆直埋敷设

　　电缆沟土石方，以“m³”计算：

　　V＝S L，两根电缆每1 m沟长，V＝0.45 m每增加一根电缆，每1m沟增加0.153m³。电缆沟铺砂盖砖：以沟长度“m”计算。

　　〔11〕电缆沟内敷设

　　电缆沟：进人、不进人沟。

　　沟体砌筑：土石方量“m³”；沟底、壁砌砖或浇筑“m³”；沟壁、底抹水泥砂浆“㎡”；沟盖板制作“m³”；采购时价值和运费。

　　参考《建筑工程预算定额》。

　　揭、盖电缆沟盖板：“m”计算。

　　沟内支架制安：钢“kg”、砼“m³”计算。数字监控工程预算

　　〔12〕电缆桥架安装

　　桥架：分为梯式、托盘式（有孔托盘、无孔托盘），通常是由直线段、弯通、三通等附件及支、吊架等构成。

　　计算规则：无论钢质、不锈钢、铝合金、玻璃钢、塑料质桥架，都是按“m”计算。包括桥架每段间用5.5~16mm²的电气连通

　　跨接线和接地线及接地端子的安装。

　　〔13〕配管工程量

　　规则：配管以管材质、规格与敷设方式不同（明暗），按“延长米”分别计算，不扣除接线盒(箱)、灯头盒、开关盒所占长度。

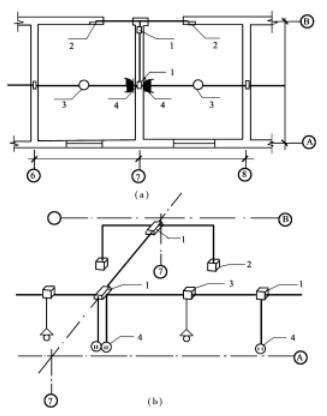

　　要领：从配电箱起逐回路进行计算。方法：水平管，借建筑物平面图墙、柱轴线尺寸进行计算。只可以斜向敷设的管，当图纸比例正确时，可以用比例尺量算。

　　〔14〕配管配线的明暗盒

　　接线（分线）、插座、开关、灯头等盒按“个”计量。

　　〔15〕电气配线

　　规则：照明和动力线路不分品种、规格、型号、敷设方式都是按照“单线延长米”计算。

　　管穿线长＝(配管长度+导线预留长度)×同截面导线根数

　　常用导线：单芯、多芯；铝芯、铜芯；塑料、橡胶绝缘。

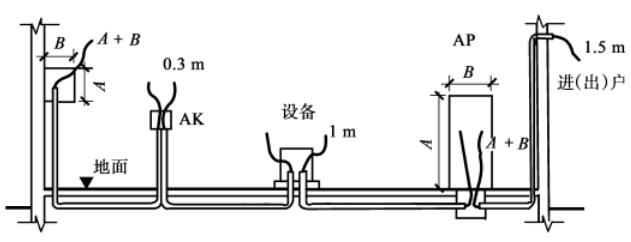

　　导线预留长度幕墙工程预算书
