　　建筑分类

　　房屋组成：通常可以认为房屋是由基础或者地下室、墙体、或者柱、梁、楼板层与地面、楼梯以及垂直交通设施、屋顶、门和窗等结构构件组成。

　　【1】建筑工程施工图的用途和内容

　　建筑工程施工图即是表明工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。

　　1、用途

　　（1）指导施工

　　（2）编制施工图预算

　　（3）安排材料、设备

　　（4）非标准构件的制作

　　2、内容

　　（1）图纸目录（既首页图）

　　（2）设计总说明

　　（3）建筑施工图（简称建施）

　　（4）结构施工图（简称结施）

　　（5）设备施工图（简称设施）

　　【2】建筑工程施工图的特点

　　1、施工图中的各图样，主要是用正投影法绘制的。北京司法鉴定中心地址

　　2、绘图比例较小，多数采用统一规定的图例或者代号来表示。

　　3、施工图中的不同内容，使用不同的线型。

　　【3】建筑工程施工图的识图方向

　　1、熟悉拟建工程的功能。了解本工程的类型、联想基本组成和装修。

　　2、细阅说明书、目录。了解图纸有多少类别，每类有多少张。

　　3、先整体后局部，先建筑后结构，先平面后立面。

　　4、先图标、文字，后图样；先图形，后尺寸。

　　▲建筑施工图识图方法

　　1、图纸目录

　　图纸目录主要包括了每张图纸的名称、内容、图纸编号等，反映这个工程图纸是由哪几个专业的图纸，以及哪些图纸组合而成的，便于检索与查找。

　　2、设计总说明

　　设计总说明主要介绍了工程的概况与总的要求。内容通常反映：

　　（1）设计依据（例如规划限制、设计规模、建筑面积以及有关的地质、气象资料等）。

　　（2）设计标准（例如建筑标准、结构荷载等级、抗震要求等）。

　　（3）施工要求（例如施工技术、材料要求以及采用新技术、新材料或者有特殊施工的工艺说明）。北京公安司法鉴定中心

　　3、建筑总平面图

　　总平面图是反映建筑物场地总体平面布局的图纸。其以平面图的形式说明建筑区域的地形、地物、道路、拟建房屋的位置、朝向以及与周围建筑物的关系等情形。因为图的比例小，房屋与各种地物及建筑设施都无法根据真实的水平投影画出，而是作示意性表达。

　　（1）看图名、比例、图例与有关的文字说明。

　　（2）知晓工程的用地范围、地形地貌与周围环境情况。

　　（3）知晓拟建房屋的平面位置与定位依据。

　　（4）知晓拟建房屋的朝向与主要风向。

　　（5）知晓道路交通与管线布置情况。

　　（6）知晓绿化、美化的要求与布置情况。

　　4、建筑平面图

　　建筑平面图呈现建筑物的平面状况与平面布置，其中包括了房间的分割，楼梯和走道的布置，墙柱构件的布局及轴线编号，门窗位置，平面尺寸，卫生设施的布置等。

　　建筑平面图内容包括:

　　（1）定位轴线

　　凡是承重的墙、柱，都一定要标注定位轴线，以及按照顺序予以编号。

　　（2）图线

　　凡被剖切到的墙、柱断面轮廓线用粗实线画出，没有剖到的可见轮廓线用中实线画出。尺寸线、尺寸界线、引出线、图例线、索引符号、标高符号等用细实线画出，轴线用细单点长画线画出。

　　（3）比例与图例

　　平面图常用1∶50、1∶100、1∶200的比例绘制。锦康司法鉴定中心

　　（4）剖切符号与索引符号

　　通常在底层平面图中应当标注剖面图的剖切位置线与投影方向，以及注出编号；凡套用标准图集或者另有详图表示的构配件、节点，都需要画出详图索引符号，以便于对照阅读。

　　（5）平面图的尺寸标注

　　平面图尺寸包括：外部尺寸与内部尺寸

　　○外部尺寸：在外墙外侧标注三道尺寸。

　　第一道（最外一道）尺寸：房屋外轮廓的总尺寸，也就是从一端的外墙边到另一端外墙边的总长和总宽。可以用来计算建筑面积和占地面积。

　　第二道（中间一道）尺寸：房屋定位轴线间尺寸，通常横向轴线间的尺寸为开间尺寸，纵向轴线间的尺寸为进深尺寸。

　　第三道（最里一道）尺寸：分段尺寸，表明门窗洞口宽度和位置，墙垛分段与细部构造等。

　　○内部尺寸：

　　外墙以内的全部尺寸，主要用在标明内墙门窗洞口的位置以及其宽度、墙体厚度、卫生器具、灶台和洗涤盆等固定设备的位置以及其大小。除此之外，还应当说明楼、地面的相对标高，还有房间的名称，门窗编号。

　　▲识读建筑平面图:

　　（1）知晓图名、比例与文字说明。

　　（2）知晓纵横定位轴线与编号。

　　（3）知晓房屋的平面形状与总尺寸。

　　（4）知晓房间的布置、用途与交通联系。

　　（5）知晓门窗的布置、数量与型号。康怡司法鉴定中心

　　（6）知晓房屋的开间、进深、细部尺寸和室内外标高。

　　（7）知晓房屋细部构造与设备配置等情况。

　　（8）知晓剖切位置与索引符号。

　　5、建筑立面图

　　立面图体现建筑外貌，室内的构造和设施都不画出。鉴于图的比例较小，无法把门窗和建筑细部详细表明出来，图上只是画出其基本轮廓，或者用规定的图例加以表示。用于反映建筑物立面上的层次变化和艺术效果，为建筑物的外形设计与后期装修提供依据。

　　▲识读建筑立面图：

　　（1）看图名、轴线和比例尺，知晓表现的是哪个立面。

　　（2）看室外地坪标高，知晓室内外高差，核对室外台阶踏步数量。

　　（3）知晓门窗、阳台、雨篷、台阶、屋顶、勒脚等细部的形式和位置。

　　（4）察看各部位标高，知晓室内外高差、层高，建筑物总高、雨篷、窗台等的高度。

　　（5）从说明文字或者索引符号知晓立面装饰材料、颜色等。

　　（6）知晓雨水管的位置，并且跟屋面平面图进行核对。

　　6、建筑剖面图

　　主要表明房屋的内部结构、分层情况、各层高度、楼面与地面的构造，以及各配件在垂直方向的相互关系等内容。

　　剖面图的剖切位置应该选择在可以体现内部构造的部位，以及可以通过门窗洞口与楼梯间。

　　剖面图的投影方向与视图名称应当与平面图上的标注保持一致。自贡司法鉴定中心

　　▲识读建筑剖面图：

　　（1）知晓图名及比例。

　　（2）知晓剖面图与平面图的对应关系。

　　（3）知晓房屋的结构形式。

　　（4）知晓主要标高和尺寸。

　　（5）知晓屋面、楼面、地面的构造层次及做法。

　　（6）知晓屋面的排水方式。

　　（7）知晓索引详图所在的位置及编号。

　　7、建筑详图

　　建筑平、立、剖体现了房屋的全貌，不过因为绘图的比例小，一些细部的构造、做法、所用材料无法直接表达清楚，为了适应施工的需要，需要把这些部分用较大的比例单独画出，这样的图称之为建筑详图。建筑详图是建筑细部的施工图，是对于建筑平面、立面、剖面图等基本图样的深化与补充，是建筑工程的细部施工、建筑构配件的制作以及编制预算的依据。

　　建筑详图主要包括：墙身详图、楼梯详图、门窗详图等。

　　建筑详图的主要内容:

　　（1）图名(或详图符号)、比例。

　　（2）体现出构配件各部分的构造连接方法及相对位置关系。

　　（3）体现出各部位、各细部的详细尺寸。

　　（4）详细表达构配件或节点所使用的各种材料以及其规格。

　　（5）有关施工要求、构造层次以及制作方法说明等。

　　建筑详图的特点：

　　比例大，图示内容详尽清楚，尺寸标注齐全、文字说明详尽。神州司法鉴定中心

　　▲结构施工图识图方法

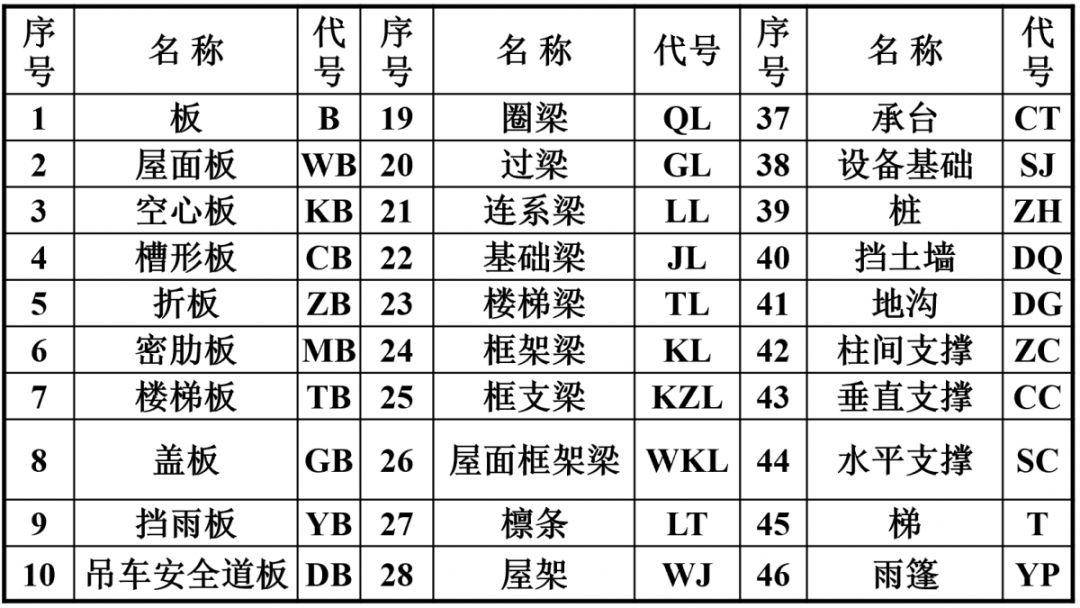

　　常用构件代号

　　规定：把构件的名称用代号表示。

　　表示方法：用构件名称的汉语拼音字母中的第一字母表示。

　　○混凝土、钢筋

　　1、混凝土的强度等级：

　　C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80混凝土的强度等级愈高，其抗压强度愈高。

　　2、钢筋的种类：

　　（1）受力筋构件中承受拉应力和压应力的钢筋。用作梁、板、柱等各种钢筋混凝土构件中。

　　（2）箍筋构件中承受一部分斜拉应力（剪应力），以及固定纵向钢筋的位置。用作梁和柱中。

　　（3）架立筋与梁内受力筋、箍筋一起组成钢筋的骨架。

　　（4）分布筋与板内受力筋一起组成钢筋的骨架，垂直于受力筋。

　　（5）构造筋因构造要求与施工安装需要配置的钢筋。

　　（6）钢筋的保护层，为了避免钢筋在构件中的锈蚀，加强钢筋与混凝土的粘结力，在各种构件中的受力筋外面，需要有一定厚度的混凝土，这层混凝土也被称为保护层。

　　▲识读结构施工图：

　　1、先通读建筑施工图了解建筑概况、使用功能与要求、内部空间的布置、层数与层高、墙柱布置、门窗尺寸、楼（电）梯间的设置、内外装修、节点构造与施工要求等基本情况后再阅读结构施工图。八益司法鉴定

　　2、首先看文字说明，从基础平面图看起，到基础结构详图。再读楼层结构布置平面图，屋面结构布置平面图。结合立面与断面，读垂直系统图。

　　3、最后读构件详图、看图名、看立面、看断面，看钢筋图与钢筋表。

　　○结构平面图

　　楼层结构平面图的图示内容

　　表明每层的梁、板、柱、墙等承重构件的平面布置，反映各构件在房屋中的位置，以及它们之间的构造关系。其是现场安装或者制作构件的施工依据。

　　▲识读楼层结构平面图：

　　1、图名、比例。

　　2、与建筑平面图相一致的定位轴线及编号墙、柱、梁、板等构件的位置及代号和编号。

　　3、预制板的跨度方向、数量、型号或者编号与预留洞的大小及位置轴线尺寸以及构件的定位尺寸。

　　4、详图索引符号与剖切符号文字说明。

　　○基础结构平面图

　　基础平面图的图示内容

　　1、图名、比例。

　　2、纵横向定位轴线及编号、轴线尺寸基础墙、柱的平面布置，基础底面形状、大小及其与轴线的关系。

　　3、基础梁的位置、代号。

　　4、基础编号、基础断面图的剖切位置线以及其编号。浙江千麦司法鉴定

　　5、施工说明，即所用材料的强度等级、防潮层做法、设计依据以及施工注意事项等。

　　○结构详图

　　钢筋混凝土构件详图的内容：

　　1、构件名称或代号、比例。

　　2、构件的定位轴线及其编号。

　　3、构件的形状、尺寸和预埋件代号及布置。

　　4、构件内部钢筋的布置。

　　5、构件的外形尺寸、钢筋规格、构造尺寸以及构件底面标高。

　　6、施工说明。

　　▲识图注意事项

　　建筑施工图与结构施工图的异同：

　　相同处，比如轴线，墙厚，柱尺寸，过梁位置与洞口对应，梁底标高同洞顶标高对应。检查立面图各楼层的标高是不是和建施平面图相同，再检查建施的标高是不是和结施标高相符。

　　不同处，建施图各楼层标高和结施图相应楼层的标高应不完全相同，由于建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅是结构面标高，不包括装修面的高度，同一个楼层建施图的标高应当相比结施图的标高高几厘米。这一点需要尤其留意，由于有些施工图，将建施图标高标在了相应的结施图上，倘若不留意，施工中就会出错。相关联处，比如建施中墙，结施应当有梁；建施中底层墙，结施为基础。洛阳司法鉴定中心
