北京工程管理咨询公司▲地面径流排水方式

　　〔1〕径流排水用于看台、一区、塑胶跑道排水。对于排水要求不高的足球场、小型比赛场地、训练场也可以用这种方法。

　　〔2〕径流区域地面必须平整，坡度均匀。比赛场地坡度见表12．2．1—7，其他地面做0.5％～1％的坡度径流向排水沟。

　　〔3〕环形排水沟宽度一般为0.4～0.6m，沟内纵坡一般为2‰～3‰。外侧明沟需要做格栅盖板，内侧明沟面应设进水口。明沟做法见图12．2．2—2。

　　▲排渗结合方式

　　〔1〕排渗结合排水方式用于足球场草坪排水，炉碴跑道也可以用此法。全国优秀工程咨询

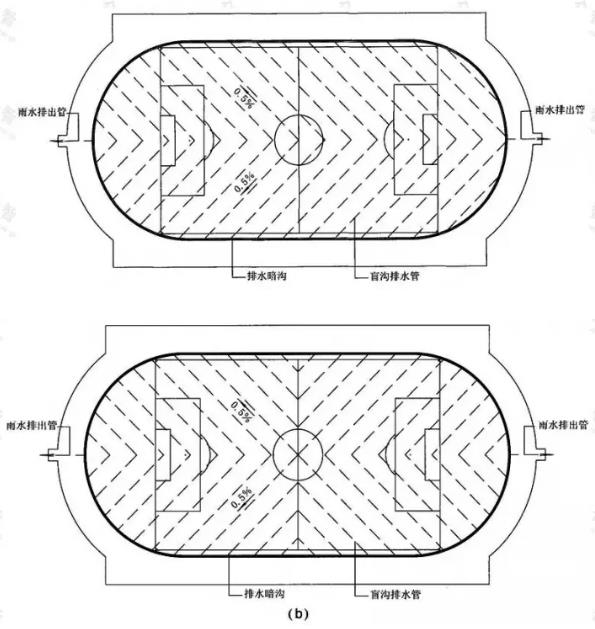

　　〔2〕足球场地一般采用5‰的鱼背式坡度坡向内侧环形排水沟，盲沟排水管的坡度应与球场坡度一致。常规盲沟布置见图12．2．2—3(a、b、c)。

　　〔3〕足球场草坪下应设置渗水层，其滤料需要整洁，层次分明。滤料种类、粒径配比、滤层厚度均与场地草皮种类有关，通常由草皮供货商提供。足球场渗水层常见的分布做法见图12．2．2—4

　　〔4〕盲沟优先采用有滤管盲沟，也可以采用无滤管盲沟。盲沟一般做法见图12．2．2—5。

　　〔5〕盲沟排水滤管管径为DM100～DN150，其间距为5～10m。排水滤管的外壁宜包扎粗织尼龙网布一道，从而防止细微泥砂进入内侧环沟。内蒙古工程造价咨询公司

　　▲强制快速排水方式

　　〔1〕强制快速排水方式是通过真空泵对草坪级配层以下的排水盲管施以负压，加大雨后场地土壤里水分下渗的水力坡降，从而加快场地的排渗速度。适用于举办奥运会、亚运会及世界级比赛场地。

　　〔2〕系统是由真空泵、气水分离器、场地盲管和电动阀门组成。具有强制抽吸排水与自流排水的双重功能。适逢大雨需要及时排除场地积水时，关闭自流排水阀门，启动真空泵，实现负压强制排水。在小雨量或者无特殊比赛要求的情况下，场地渗水将会通过盲管的坡度自流排水。

　　〔3〕场地排水管道采用两级设置。一级管是由DN80的透水管，外缠50g／m2无纺布一层；二级管采用DN200承压塑料管，与真空泵相连。一级管埋深0.45～0.6m，二级管埋深0.6～0.95m，管间距2～5m。管道都需要设有2‰～5‰的披度，从而满足自流排水要求。强制排水管道布置见图12．2．2—6。

　　〔4〕真空泵应设于机房内，真空泵经气水分离器后与场地排水盲管相连。真空泵的负压真空度宜控制在0～0.01MPa。

　　〔5〕系统控制：草坪积水达30mm厚时，关闭自流管路电动阀，打开强制排水管路电动阀，同时启动真空泵，对场地进行负压强制快速排水。草坪积水降至草坪下100mm时，开启管网起点的电动阀，对管网进行补气，起到疏松土层，防止板结的作用。真空泵与各路阀门的控制关系见图12．2．2—7和表12．2．2—2。工程咨询甲级公司
